ЗАМКОВІ ПРИСТРОЇ
ТА
ПЕТЛІ

Зчіпні пристрої знаходять застосування в самих різних областях.
Ми пропонуємо найширший асортимент виробів з великою кількістю функцій та різноманітними характеристиками виробів.

СЕРІЯ BASIC


Вироби серії BASIC є дуже надійними і міцними.
Вони відрізняються високою якістю виготовлення і незамінні при експлуатації причепів, так як відповідають основним вимогам користувачів причепів.
Ми також стежимо за тим, щоб вироби серії Basic відповідали нашим високим стандартам якості і мінімальним вимогам аконодавства.

СЕРІЯ PLUS


Вироби серії PLUS відрізняються високою якістю виконання, надійністю, високоякісними матеріалами і тривалим терміном служби. Висока міцність і продумані технічні деталі задовольняють найвищим вимогам, які пред'являють до
причепів при щоденній експлуатації.
Всі вироби мають додаткові функції, але при цьому дуже зручні у використанні і відрізняються привабливим дизайном.

СЕРІЯ PREMIUM PROFI

Button-PREMIUM PROFI.jpg

Вироби серії PREMIUM PROFI вирізняються новаторським дизайном, продуманими функціями і високою якістю. Ці інноваційні та одночасно традиційні вироби задовольняють найвищим запитам вимогливих замовників і підходять для суворих умов експлуатації.
Вони задають нові стандарти в області виконання, матеріалів і дизайну, та відрізняються тривалим терміном служби, що не може не радувати користувачів.

ЗАМКОВІ ПРИСТРОЇ AL-KO AK 7 PLUS

для без гальмівних причепів повною масою до 750 кг

Міцне зчеплення

Ваша безпека дуже важлива для нас, тому замкові пристрої AK 7 PLUS відповідають всім вимогам, що пред'являються до замкових пристроїв для без гальмівних причепів повною масою до 750 кг з круглим або квадратним дишлом. Покладіться на унікальну якість продукції AL-KO, зробленої в Німеччині!

AK 7 PLUS.jpg

Просте і безпечне управління AK 7 PLUS

AK 7 PLUS индикатор положения и состояни

Відкрите положення замкових пристроїв.
Рукоятка замкового пристрою причепа піднята вгору, червоний індикатор показує Вам, зчеплення ще немає!

AK 7 PLUS индикатор положения и состояни

Закрите положення замкових пристроїв
Замковий пристрій AK 7 PLUS повністю встановлений на тягово-зчіпний пристрій тягача. Рукоятка замкового пристрою фіксується з характерним клацанням в горизонтальному положенні і показує Вам, Причіп надійно з'єднаний з тягачем!

Просте техобслуговування

AK 7 PLUS индикатор положения и состояни

Ознак зносу немає
Ступінь зносу замкового пристрою в межах норми, якщо видно червону зону індикатора в нижній частині рукоятки замкового пристрою в зчепленому стані (в стані експлуатаційної готовності). Ніяких дій виконувати не потрібно.

AK 7 PLUS индикатор положения и состояни

Знос замкового пристрою
Червону зону індикатора на рукоятці замкового пристрою причепа в зчепленому стані (в стані експлуатаційної готовності) більше не видно. Це свідчить про знос замкового пристрою. В цьому випадку для забезпечення безпеки при русі замковий пристрій необхідно замінити.

Button-PREMIUM PROFI.jpg

Замковий пристрій AK 161 / AK 270

для гальмівних причепів з повною масою до 2 700 кг

AK 161 или AK270 (открыто и закрыто, безопастность - в разрезе).jpg

1

2

3

3

4

4

Плюс для вашої безпеки 1

Положення «Відкрито»

Рукоятка піднята вгору, індикатор показує вам, що зчеплення ще немає

Плюс для вашої безпеки 2

Положення «Зачинено»
Зчіпний шар легкового автомобіля вставлений в замковий пристрій, а важіль безпеки розблоковано. Тільки тепер рукоятка приймає горизонтальне положення, індикатор показує вам, що встановлено безпечне з'єднання.

Плюс для вашої безпеки 3

Індикатор правильного зчеплення

У положенні «Зачинено» стає видно зелена зона циліндра індикатора, що сигналізує вам, що причіп надійно приєднаний до легкового автомобіля. Таким чином запобігає помилкове зчеплення. Можна починати поїздку.

Плюс для вашої безпеки 4

Індикатор зносу

Поки маркування знаходиться в позитивному діапазоні, замковий пристрій в порядку.

AK 161 или AK270 (элементы комплектации).jpg

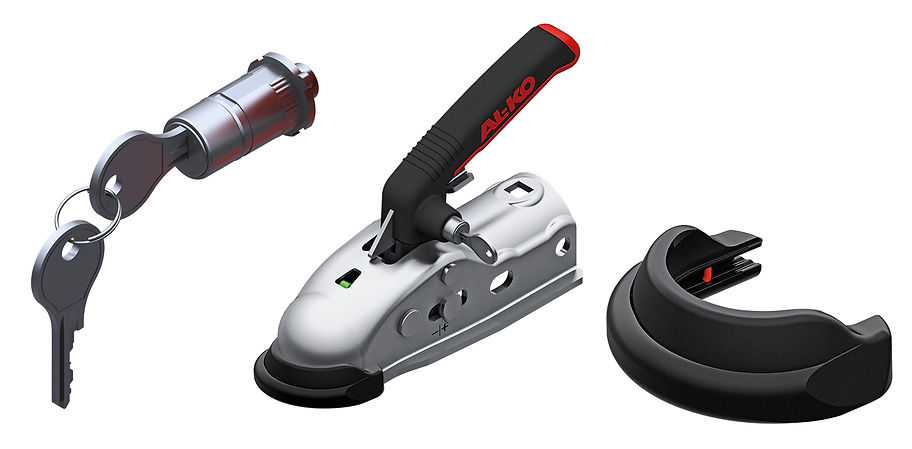

Додаткові аксесуари СТРАХУВАЛЬНІ ЗАМКИ

Ефективний захист від швидкого доступу сторонніх осіб в зчепленому і відчепленому стані.

М'ЯКА РУКОЯТКА

У червоній області рукоятки використовується м'яка і, отже, адгезивна пластична суміш. Крім того, носик на кінці рукоятки служить в якості захисту від зісковзування.

Наконечник SOFT-DOCK у серійній комплектації

Захист від механічних пошкоджень
Захист від ударів

Button-PREMIUM PROFI.jpg

ЗАМКОВІ ПРИСТРОЇ PROFI AK 301 / AK 351

для гальмівних причепів повною масою до 3 500 кг

БЕЗПЕЧНЕ ЗАЧЕПЛЕННЯ

AK 301 или 351 (открытое положение).jpg

Правильне положення «ВІДКРИТО»

Рукоятка піднята вгору, індикатор показує вам:
Зчеплення ще немає!

AK 301 или 351 (закрытое положение).jpg

Правильне положення «Зачинено»

Тягово-зчіпний пристрій автомобіля входить в замковий пристрій. Тільки після цього рукоятка замкового пристрою переходить в горизонтальне становище, що сигналізує Вам:
Зчеплення є!

AK 301 или 351 (индикатор износа).jpg

Індикатор зносу

Інформує про стан і ступеня зносу замкового пристрою причепа і тягово-зчіпного пристрою тягача.

AK 301 или 351 (индикатор зацепления).jpg

Індикатор безпеки

Зелена зона циліндра індикатора сигналізує про правильне зчепленні замкового пристрою зі зчіпною кулею тягово-зчіпного пристрою тягача.

БІЛЬШЕ БЕЗПЕКИ - БІЛЬШЕ ЗАХИСТУ

AK 301 или 351 (аксесуары).jpg

«Страхувальний замок» для захисту від угону

Натискайте на личинку страхувального замка і зафіксуйте в натиснутому положенні. (подробиці див. на сторінці Інструкції з експлуатації).

Safety-Ball для паркувального режиму

1. Причіп без тягача. Вставте  протиугінний шарик Safety-Ball в замковий пристрій. Тепер рукоятка замкового пристрою автоматично перейде в стан «Зачинено».
2. Потім за допомогою страхувального замка потрібно заблокувати рукоятку замкового пристрою.
(Подробиці див. на сторінці Інструкції з експлуатації)

Ще одна опція - наконечник Soft-Dock

Захист від ударів. Захист кузова Вашого автомобіля від механічних пошкоджень.

Button-PREMIUM PROFI.jpg

Замковий пристрій-стабілізатор AKS ™

для гальмівних причепів повною масою від 200 до 3 500 кг

ПЕРЕВАГИ - Спокійний і впевнений рух автопоїзда

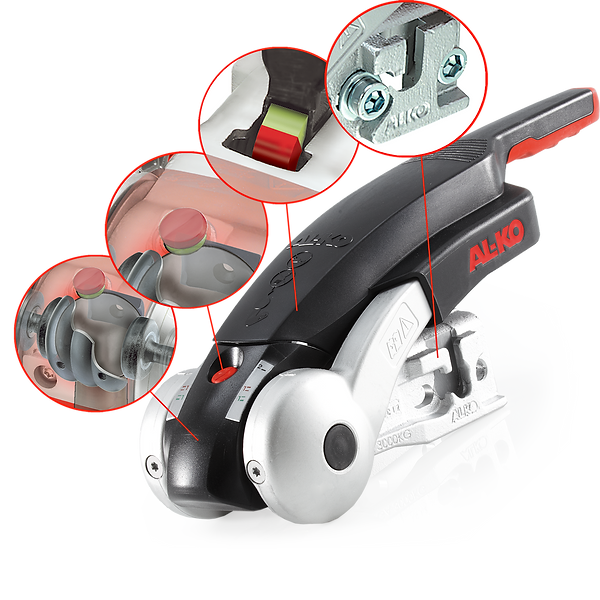

Пази установки AL-KO Safety

Ефективний захист від швидкого доступу сторонніх осіб в зчепленому і відчепленому стані.

Індикатор зносу

передньої і задньої фрикційних накладок і механізму замкового пристрою

Індикатор безпеки

Зелена зона сигналізує про правильне зчепленні пристрою зі зчіпним элементом авто

4 фрикційні накладки

Запобігають розгойдуванню і дозволяють активно стабілізувати причіп

Вбудований наконечник
Soft-Dock

Захист від механічних пошкоджень. Захист від ударів

aks 3004 (фрикционные накладки, индикато, пазы для замка).png

Аварійні ситуації

Замковий пристрій-стабілізатор AKS ™ дозволяє швидше відновити курсову стійкість автопоїзда в аварійній ситуації. Крім того, замковий пристрій-стабілізатор AKS ™ дозволяє збільшити гранично допустиму швидкість автопоїзда (дотримуйтесь гранично допустимої швидкості).


Замковий пристрій-стабілізатор AKS ™ 3004/3504 відповідає вимогам ISO 11555-1 (допустима швидкість 100 км/год).

Принцип дії

При натисканні рукоятки стабілізатора, до зчіпної кулі ТСУ притискаються чотири спеціальні фрикційні накладки зліва, справа, ззаду і спереду.


Тиск притиску накладок, може досягати до 320 Нм. Це ефективно запобігає бічним коливання і повздовжній хитавиці причепа.

Експлуатація

Окремі рукоятки (рукоятка стабілізатора і рукоятка ЗУ) незалежні і вільно управляються однією рукою.



Додаткові запобіжники не потрібні.


Для полегшення маневрування причепа переведіть рукоятку стабілізатора в положення «Відкрито».

aks 3004 (гашение горизонтального раскачивания).jpg
aks 3004 (гашение вертикального раскачивания).jpg

Замковий пристрій-стабілізатор ефективно пригнічує бічні виляння і повздовжню хитавицю.

ПРИНЦИП ДІЇ ТА УПРАВЛІННЯ

Послідовність зачеплення

aks 3004 (установка на шар тсу).jpg

Встановіть AKS ™ на кулю ТСУ за допомогою рукоятки замкового пристрою (куля повинна бути чистою і без змащення).
Опустіть рукоятку замкового пристрою вниз.

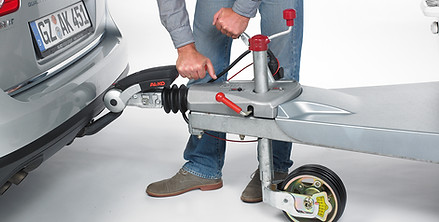

aks 3004 (закрытие замкового устройства).jpg

Опустіть рукоятку стабілізатора вниз.

Наразі замковий пристрій-стабілізатор AKS ™ готовий до експлуатації.

Новий пристрій AKS підвищеної ергономічності.
Цей пристрій було удостоєно нагород Caravaning Design Award і Red Dot Design Award за чудовий дизайн!

aks 3004 (награды и премии за лучшее решение и дизайн).png

КОНТРОЛЬ І ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

aks 3004 (правильность установки).jpg

Індикатор безпеки

Якщо видно зелену зону циліндра індикатора безпеки, пристрій AKS ™ правильно встановлено на зчіпній кулі.

aks 3004 (индикатор износа фрикционных накладок и механизма замкового устройства).jpg

Індикатор зносу

Індикатор зносу передньої і задньої фрикційних накладок і механізму замкового пристрою.

aks 3004 (индикатор износа - накладки не изношены).jpg

Контроль зносу фрикційних накладок (лівої / правої) - задовільний стан

Фрикційні накладки не зношені.

aks 3004 (индикатор износа - требуется замена накладок фрикциона).jpg

Контроль зносу фрикційних накладок (лівої / правої)- незадовільний стан

Фрикційні накладки зношені і вимагають заміни

МОНТАЖ

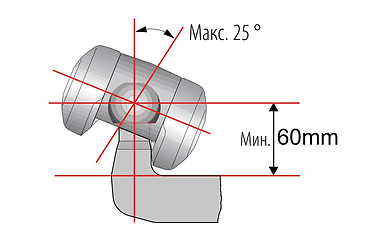

Перед установкою пристрою AKS перевірте наявність наступних умов.

aks 3004 (рекомендованные параметры установки).jpg
aks 3004 (схема рабочих углов).png
aks 3004 (требования к шарам тсу разборные).jpg
aks 3004 (требования к шарам тсу на два отверстия крепления).jpg

Увага! Зчіпний шар зчіпного пристрою повинен бути чистим і без змащення (обов'язково видаліть фарбу та інше).

ПЕТЛІ БУКСИРУВАЛЬНІ ДЛЯ ГАЛЬМ НАКАТУ

Вертикальне навантаження на кулю ТЗП від 100 кг до 350 кг

ЗАСТОСОВУЮТЬСЯ

Дишла, регульовані по висоті

Тип 70.1 VO, 75 VU, 102 VB, 162 VB

Гальма накату, регульовані по висоті

Тип 101 VB, 161 VB, 161 VB-2 OPTIMA, 160 VB BASIC, 251 VB, 251 VB-2 OPTIMA, 270 VB BASIC, 351 VB, 351 VB-2 Optima, 350 VB BASIC

V-подібні гальма накату

Тип AE 3000 (виконання з чавуну), AE 3500 (виконання з чавуну), AE 2,8 VB / 1-C (виконання зі сталі)

ПЕТЛИ БУКСИРУВАЛЬНІ ДЛЯ ГАЛЬМ НАКАТУ.jpg

Увага! Петлі випробувані і дозволені до застосування тільки для зазначених в програмі поставки гальм накату. Будь-яка відповідальність в разі іншого застосування виключається

АКСЕСУАРИ

Для замкових пристроїв


Наконечник Soft-Dock для
AK 7, AK 10/2, AK 252, AK 160, AK 300


Наконечник Soft-Dock для
AK 301/AK 351 PROFI

Safety-ball Schloss.jpg

Страхувальний замок Plus з протиугінною кулькою Safety-Ball
для
AK 301 / AK 351 PROFI

Тримач штекера з 2 функціями

установка держателя штекера (пример).jpg

Приклад встановлення тримача

Показана установка поворотного тримача штекера для фіксації 13-полосного штекера більшою в діаметрі частиною

7-полюсного штекера.jpg

Фіксація 7-полюсного штекера

У частину меншого діаметра тримача штекера встановлюється 7-полюсний електроштекер.

13-полюсного штекера.jpg

Фіксація 13-полюсного штекера

У частину більшого діаметра тримача штекера встановлюється
13-полюсний електроштекер.
